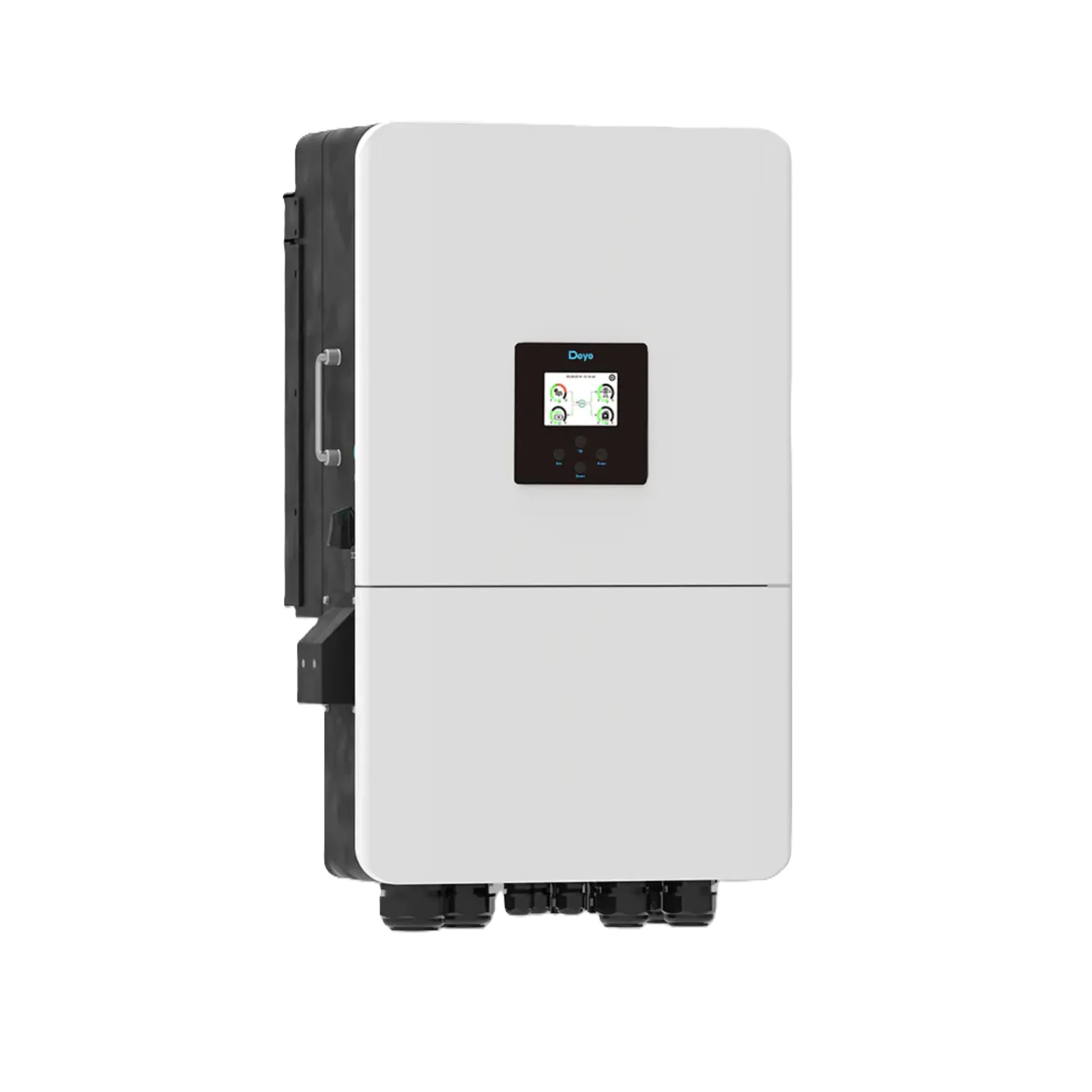

Гибридный инвертор DEYE SUN-20K-SG05LP3-EU-SM2 20 кВт, 3 фазы, изображение 1

Артикул: SUN-20K-SG05LP3-EU-SM2

Гибридный инвертор DEYE SUN-20K-SG05LP3-EU-SM2 20 кВт, 3 фазы купить в Москве

Name: Гибридный инвертор DEYE SUN-20K-SG05LP3-EU-SM2 20 кВт, 3 фазы
Brand: DEYE
SKU: SUN-20K-SG05LP3-EU-SM2
Price: 399000 RUB
Availability: PreOrder

Старшая низковольтная модель. Дальше по мощности начинается высоковольтная серия — ток в 48-вольтовой шине становится слишком большим.

399 000 ₽

Под заказ · 30–45 дней

Купить в один клик Спросить в Telegram

5 лет заводской гарантии, обслуживание у нас — условия
Доставка по Москве и области — от 1 дня, самовывоз со склада в Домодедово
Проверим вашу схему подключения до покупки — бесплатно
Оплата картой, по счёту для юрлиц, наличными при получении
Оригинальное оборудование, ввезено официально — документы на поставку

Максимум мощности при простой 48-вольтовой батарее

Мощность
Номинальная мощность AC что это значит Мощность, которую инвертор держит непрерывно. Считайте по приборам, которые реально работают одновременно, а не по сумме всего, что есть в доме — иначе переплатите за киловатты, которые никогда не понадобятся.	20000 Вт
Число фаз что это значит Однофазный подключается к 230 В — это большинство частных домов. Трёхфазный нужен, если в дом заведены три фазы или есть трёхфазная нагрузка: скважинный насос, станок, тепловой насос.	3 (230/400 В)
Перекос по фазам	до 100 %
Коэффициент гармоник THDi	< 3 % от номинала
Коэффициент мощности	от 0,8 опережающего до 0,8 отстающего
Макс. мощность AC	22000 ВА
Макс. ток AC	33.4/31.9 А
Номинальное напряжение	220/380 В, 230/400 В 0.85Un-1.1Un 3L+N+PE
Номинальный ток AC	30.4/29 А
Пиковая мощность что это значит Кратковременная перегрузка на запуск двигателей: насос, компрессор холодильника, циркулярка. По ней проверяют самый тяжёлый пусковой ток в доме, иначе инвертор будет уходить в защиту при каждом включении насоса.	40000 Вт, 10 с
Транзит сети на нагрузку	70 А
Частота сети	50/45-55, 60/55-65 Гц
Солнечный вход
Макс. мощность массива что это значит Сколько ватт панелей можно подключить. Обычно это 1.2–1.3 от номинала инвертора — и это нормальный режим, а не перегрузка: пиковую мощность массив выдаёт несколько десятков часов в году, а перезаклад заметно поднимает выработку в пасмурную погоду и зимой.	40000 Вт
Количество MPPT что это значит Независимых трекеров, каждый ведёт свою группу панелей. Два MPPT нужны, когда массив разложен на два ската с разной ориентацией или когда часть панелей затеняется: без второго трекера просевшая группа потянет за собой остальные. Если крыша одна и не затеняется — хватит одного.	2
Диапазон MPPT что это значит Границы напряжения, в которых трекер ищет точку максимальной мощности. По верхней границе считается максимальное число панелей в цепочке (с запасом на мороз — зимой напряжение холостого хода растёт), по нижней — минимальное, при котором инвертор запустится пасмурным утром.	160–650 В
Макс. входная мощность PV	32000 Вт
Макс. напряжение PV	800 В
Напряжение запуска	160 В
Номинальное напряжение PV	550 В
Макс. рабочий ток PV	36+36
Макс. ток КЗ на входе PV	54+54
Аккумулятор
Напряжение батареи что это значит 48 В — низковольтные сборки, самый распространённый вариант для дома до 15–20 кВт·ч. Высоковольтные (160–800 В) дают меньше потерь в кабеле и выше КПД, но требуют стойку из специальных модулей и оправданы от 20 кВт·ч.	48 В (диапазон 40–60 В)
Макс. ток заряда что это значит Ограничивает, как быстро инвертор зарядит батарею, и заодно — какую ёмкость имеет смысл ставить. Ток заметно меньше рекомендованного для вашей сборки означает, что батарея не успеет зарядиться за короткий зимний день.	400 А
Тип батареи	LiFePO4
Количество входов батареи	2
Обмен с BMS	автоадаптация к BMS
Общие
КПД (макс.) что это значит Доля энергии, доходящей до нагрузки. Разница между 96 % и 97.6 % на станции 5 кВт — это примерно 80–100 кВт·ч в год, то есть заметно меньше, чем принято думать при выборе.	97.6 %
Степень защиты что это значит IP65 позволяет ставить инвертор на улице под навесом. IP20 — только в помещении. Важнее, чем кажется: большинство негарантийных случаев — это вода, попавшая внутрь.	IP65
Параллельная работа	до 10 шт
Гарантия	5 лет
Высота установки	3000 м
Категория перенапряжения	OVC II(DC), OVC III(AC)
Сетевые стандарты	IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002
Тип охлаждения	интеллектуальное воздушное
Топология	без развязки по PV, с развязкой по АКБ
Уровень шума	<60 дБ
Масса	51.9 кг
Стандарты безопасности	IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2
Интерфейсы
Дисплей	ЖК-дисплей
Интерфейсы	WIFI, RS485, CAN
КПД
КПД MPPT что это значит Доля энергии, доходящей до нагрузки. Разница между 96 % и 97.6 % на станции 5 кВт — это примерно 80–100 кВт·ч в год, то есть заметно меньше, чем принято думать при выборе.	>99%

Характеристики сверены с заводской спецификацией Ningbo Deye — она во вкладке «Документы». Производитель может уточнять характеристики без изменения потребительских свойств.

Задачи

Под какие задачи подходит

Резервное питание частного дома — Как собрать резерв для дома: что включать в резервную группу, сколько нужно батареи на 4–8 часов, чем гибрид...
Солнечная станция вместе с генератором — Как солнечная станция работает вместе с бензиновым или дизельным генератором: автозапуск по заряду, снижение...
Отопление дома от солнечных панелей — Честный разбор: почему электроотопление от солнца в средней полосе не окупается, сколько на самом деле нужно панелей...
Солнечная станция для фермы и теплицы — Агрообъект: доильный зал, охлаждение молока, вентиляция теплиц, полив. Почему здесь важнее резерв, чем экономия, и...

Блог

Об этом оборудовании в блоге

Как выбрать гибридный инвертор для дома: мощность, фазность, батарея — Подробный разбор: как посчитать мощность по пиковым нагрузкам, когда нужен трёхфазный, чем массив панелей отличается от...
Пусковой ток: почему инвертор выбивает, хотя мощности хватает — Кратности по типам приборов, длительность пика в секундах, два ограничения вместо одного — инвертор и батарея — и что делать,...
Схема подключения солнечных панелей: последовательно, параллельно и расчёт цепочки — Чем последовательное соединение отличается от параллельного, сколько панелей ставить в цепочку под конкретный инвертор и...

Расчёт по этой модели

Что это значит на практике

Сколько панелей вешать

Вход рассчитан на 40000 Вт — это примерно 69 модулей по 580 Вт — по 34–35 на каждый из 2 трекеров. Перезаклад относительно номинала составляет ×2.0 и является штатным режимом: пиковую мощность массив выдаёт считанные десятки часов в году, зато в пасмурную погоду и зимой прибавка заметна.

Какая батарея подойдёт

Батарея 48 В, ток заряда до 400 А — это 20.5 кВт зарядной мощности. Чтобы заряжать в щадящем режиме и не упираться в ограничение по току модуля, ставьте от 4 модуля по 5 кВт·ч, оптимально 7–8. Меньше — батарея станет узким местом и не наберёт заряд за короткий зимний день.

Что ещё понадобится

Помимо инвертора: защита DC на входе массива, автомат на 36 А и УЗИП на стороне AC, кабель батареи на 443 А — это медь порядка 50 мм² на короткой трассе, счётчик или трансформатор тока для ограничения выдачи в сеть. Считаем комплект бесплатно по вашей схеме — присылайте однолинейную схему щита.

Цифры выше посчитаны из характеристик этой модели и обновляются вместе с ними. Эталонный модуль для прикидок — 580 Вт. Точный расчёт под ваш объект делаем бесплатно.

Резерв

Сколько продержит дом при отключении сети

Время автономии задаёт батарея, а не инвертор — поэтому в таблице указан конкретный модуль: SE-G5.1, 4.1 кВт·ч полезной энергии. Инвертор ограничивает только мощность разряда.

Что резервируем	1 модуль	2 модуля	4 модуля
Только критичное — 0.4 кВт свет, роутер, холодильник, циркуляционный насос котла	10 ч	19 ч	39 ч
Дом без нагревателей — 0.9 кВт то же плюс бытовая техника, телевизор, периодически скважина	4 ч	9 ч	17 ч
Почти всё, кроме электроотопления — 1.8 кВт плюс варочная панель или бойлер по очереди	2 ч	4 ч	9 ч

Уровни нагрузки — оценка по типовому дому, а не паспортные данные: реальная цифра зависит от состава техники. Расчёт учитывает КПД инвертора при разряде. Прочерк означает, что нагрузка выше мощности разряда этой модели. Точный расчёт по вашему потреблению — в калькуляторе.

Честно

Когда эта модель не подойдёт

У вас обычный однофазный ввод 220 В. Трёхфазный инвертор в такой сети избыточен: вы переплатите и не получите ничего взамен. Смотреть однофазные модели: SUN-8K-SG01LP1-EU →
Вы планируете массив больше 40000 Вт. Это верхний предел входа этой модели, лишние модули просто некуда подключить.

Сравнение

Чем отличается от SUN-18K-SG05LP3-EU-SM2

Характеристика	SUN-20K-SG05LP3-EU-SM2	SUN-18K-SG05LP3-EU-SM2
Номинальная мощность AC	20000 Вт	18000 Вт
Число фаз	3 (230/400 В)	3 (400 В)
Макс. мощность массива	40000 Вт	36000 Вт
Макс. ток заряда	400 А	330 А
Тип батареи	LiFePO4	LiFePO4 / AGM / GEL
КПД (макс.)	97.6 %	97.6%
Цена	399 000 ₽	369 000 ₽

Эта модель дороже на 30 000 ₽. Разница оправдана, только если вы упираетесь в одну из строк выше — переплачивать за запас «на всякий случай» смысла нет. В таблице показаны только те характеристики, которые действительно расходятся.

Вопросы

Что спрашивают об этой модели

Подойдёт ли этот инвертор для моего дома?

Номинал 20 кВт, трёхфазная сеть 380 В. Ориентир: большой дом, ферма, небольшое производство: несколько мощных потребителей одновременно. Считать нужно не по площади, а по одновременной нагрузке и её пусковым токам: скважинный насос и компрессор кондиционера в момент старта забирают кратно больше номинала, и именно на этом чаще всего ошибаются при выборе. Пришлите список техники — посчитаем пик.

Сколько солнечных панелей можно подключить?

Предельная мощность массива — 40000 Вт, это примерно 69 модулей по 580 Вт. Входов независимых трекеров — 2, то есть массив можно разложить на разные скаты: затенение одной группы не просадит другую. Обратите внимание: ограничение по напряжению цепочки важнее, чем по мощности. Число модулей последовательно считается от напряжения холостого хода конкретной панели с поправкой на мороз — зимой оно выше паспортного.

Можно ли отдавать излишки в сеть и продавать электроэнергию?

Да, гибридные модели умеют отдавать излишки в сеть, а также умеют не отдавать: функция нулевой выдачи включается счётчиком или трансформатором тока на вводе. Продажа излишков — отдельный вопрос: для этого объект оформляют как микрогенерацию, подаётся заявление в сетевую организацию и ставится двунаправленный счётчик. Порядок и тарифы регулируются законодательством и меняются — уточняйте актуальные условия в своей сетевой компании. Большинство наших покупателей выдачу в сеть отключают и ставят систему ради резерва и снижения потребления.

Можно ли купить инвертор сейчас, а аккумуляторы добавить потом?

Да, и это самый частый сценарий. Гибридный инвертор работает без батареи как обычный сетевой, а модули добавляются потом. Сам инвертор при этом параллелится до до 10 шт, если позже понадобится мощность. Единственное, что нужно сделать сразу, — заложить место, сечение батарейного кабеля и защиту под будущую ёмкость: переделывать щит потом дороже, чем сразу поставить кабель с запасом.

Что нужно сделать, чтобы гарантия действовала?

Сохранить паспорт с серийным номером и не вскрывать корпус. Монтаж силами стороннего электрика гарантию не отменяет, но подключение с нарушением схемы из мануала — отменяет, и это самая частая причина отказов. Пришлите нам схему щита до монтажа, проверим бесплатно.

Можно ли поставить два инвертора и увеличить мощность?

Да, гибридные модели работают параллельно. Важно: параллелить нужно одинаковые модели одной прошивки, смешивать разные серии нельзя. Если планируете расширение, скажите сразу — заложим одинаковые аппараты и правильный кабель связи.

Он шумит?

Под нагрузкой слышен вентилятор — примерно как системный блок компьютера. В режиме простоя и ночью на батарее обычно тихо. В жилой комнате его ставить не стоит, в котельной, тамбуре или гараже — нормально.

Не нашли свой вопрос — напишите в Telegram, отвечаем по существу и без «оставьте номер, мы перезвоним». Общие вопросы по доставке, оплате и гарантии собраны на странице вопросов и ответов.
