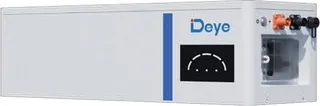

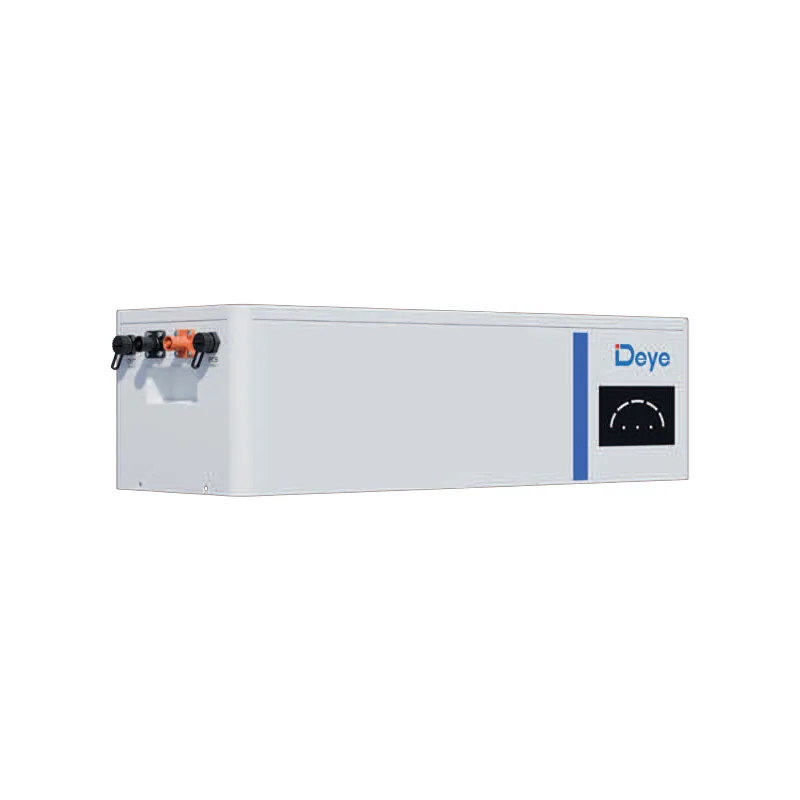

Блок управления DEYE AI-W5.1-PDU1-B, изображение 1

Артикул: AI-W5.1-PDU1-B

Блок управления DEYE AI-W5.1-PDU1-B купить в Москве

Name: Блок управления DEYE AI-W5.1-PDU1-B
Brand: DEYE
SKU: AI-W5.1-PDU1-B

Блок управления DEYE AI-W5.1-PDU1-B

Цена по запросу

Под заказ · 30–45 дней

5 лет заводской гарантии, обслуживание у нас — условия
Доставка по Москве и области — от 1 дня, самовывоз со склада в Домодедово
Проверим вашу схему подключения до покупки — бесплатно
Оплата картой, по счёту для юрлиц, наличными при получении
Оригинальное оборудование, ввезено официально — документы на поставку

Общие
Назначение	блок распределения питания и управления (BMS) стойки AI-W5.1-B для работы с внешним инвертором

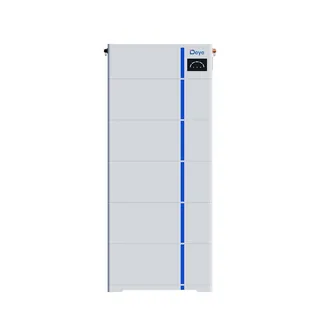

Число модулей на блок	1–6 × AI-W5.1-B (5,12–30,72 кВт·ч)
Номинальное напряжение системы	51,2 В (рабочий диапазон 44,8–57,6 В)
Макс. ток заряда/разряда стойки что это значит Ограничивает, как быстро инвертор зарядит батарею, и заодно — какую ёмкость имеет смысл ставить. Ток заметно меньше рекомендованного для вашей сборки означает, что батарея не успеет зарядиться за короткий зимний день.	100 А (1 модуль) / 200 А (2) / 250 А (3–6)
Пиковый ток	150 А (1 модуль) / 270 А (2) / 360 А (3–6), 10 с, 25 °C
Макс. мощность инвертора на одну стойку	12 кВт; мощнее — несколько стоек
Встроенный автомат	двухполюсный, в литом корпусе, 250 А, 1000 В
Интерфейсы	PCS: RJ45, CAN 500 кбит/с — к инвертору; порты параллели IN/OUT
Индикация	5 светодиодов SOC (20–100 %) и 3 светодиода: работа, предупреждение, защита
Органы управления	выключатель BMS, автомат
Параллельная работа	до 6 стоек (36 модулей, до 184 кВт·ч)
Степень защиты что это значит IP65 позволяет ставить инвертор на улице под навесом. IP20 — только в помещении. Важнее, чем кажется: большинство негарантийных случаев — это вода, попавшая внутрь.	IP65 (после сборки стойки)
Габариты	720 × 239,8 × 254 мм
Масса	18,5 кг
Основание (в комплекте)	720 × 68 × 255 мм, 6,5 кг
Сечение кабеля к инвертору 5–12 кВт	1/0 AWG (50 мм²)
Комплект поставки	PDU, основание, 4 регулировочные опоры, кабель связи RJ45 2000 мм, силовые кабели «+» и «−», кабель заземления 600 мм, клеммы «+» ×2 и «−» ×2, 2 кронштейна крепления к стене, анкеры M6×50, винты, руководство

Полный даташит производителя высылаем по запросу. Производитель может уточнять характеристики без изменения потребительских свойств.

Блог

Об этом оборудовании в блоге

Аккумулятор для солнечных панелей: какой выбрать и сколько нужно — Чем аккумулятор отличается от солнечной батареи, чем LiFePO4 отличается от свинца, почему класс напряжения важнее ёмкости и...
Пусковой ток: почему инвертор выбивает, хотя мощности хватает — Кратности по типам приборов, длительность пика в секундах, два ограничения вместо одного — инвертор и батарея — и что делать,...

Расчёт по этой модели

Что это значит на практике

С какими инверторами работает

Модуль на 51.2 В совместим со всеми низковольтными инверторами каталога: SUN-8K-SG01LP1-EU, SUN-12K-SG04LP3-EU, SUN-15K-SG05LP3-EU-SM2, SUN-20K-SG05LP3-EU-SM2 и другими 48-вольтовыми моделями. С высоковольтными сериями HP не работает. Перед покупкой сверяем связку по протоколу обмена — напишите обе модели.

Цифры выше посчитаны из характеристик этой модели и обновляются вместе с ними. Эталонный модуль для прикидок — 580 Вт. Точный расчёт под ваш объект делаем бесплатно.

Честно

Когда эта модель не подойдёт

Инвертор высоковольтной серии HP. Модуль 48 В к нему не подходит по напряжению шины.
Помещение не отапливается. Заряжать LiFePO4 при отрицательной температуре нельзя — зимой система встанет.

Вопросы

Что спрашивают об этой модели

Есть ли Wi-Fi и мониторинг с телефона?

Проводные интерфейсы модели — PCS: RJ45, CAN 500 кбит/с — к инвертору; порты параллели IN/OUT. Мониторинг с телефона делается через фирменный донгл (Wi-Fi, LAN или 4G на выбор) и приложение Solarman: графики выработки, заряд батареи, потребление по дням. Донгл — отдельная позиция, в комплект инвертора он у большинства поставок не входит; уточняйте при заказе, положим нужный.

С какими инверторами он совместим?

Номинальное напряжение 51,2 В (рабочий диапазон 44,8–57,6 В), это низковольтная система. Из каталога подходят: SUN-8K-SG01LP1-EU, SUN-12K-SG04LP3-EU, SUN-15K-SG05LP3-EU-SM2, SUN-20K-SG05LP3-EU-SM2, SUN-6K-OG01LP1-EU-AM2. Совместимость по напряжению — это ещё не совместимость по протоколу: профиль BMS сверяем по мануалу конкретной пары. Напишите обе модели, проверим до покупки.

Можно ли докупить модуль позже и поставить в ту же сборку?

Технически да, практически — с оговоркой. В одну сборку ставят модули одной модели, желательно одной партии: разброс по внутреннему сопротивлению приводит к тому, что новый модуль работает за старые. Если планируете наращивать, берите с запасом сразу или закладывайте отдельную ветку.

Можно ли подключить к старым свинцовым аккумуляторам?

Параллельно с литиевой сборкой — нет, ни в каком виде: у них разные кривые заряда, и связка гарантированно убьёт обе. Гибридные низковольтные инверторы DEYE (48 В) умеют работать и с AGM/GEL, и с LiFePO4, но выбирается один тип, режим задаётся в настройках.

Где его размещать?

Сухое отапливаемое помещение, на стене или в стойке, с зазором для вентиляции и не вплотную к инвертору. Не в жилой комнате и не в спальне — не из-за опасности, а из-за требований к доступу и обслуживанию. Отдельная вытяжка LiFePO4 не нужна, в отличие от свинцовых.

Это оригинал? Как с гарантией на ввезённое оборудование?

Оборудование оригинальное и ввезено официально, серийные номера проверяются на сайте производителя. Гарантию обслуживаем мы: обращение принимаем в Telegram или по почте, диагностика дистанционная, при необходимости ремонта доставка до сервиса за наш счёт. Условия целиком — на странице «Гарантия и возврат».

Работаете с юридическими лицами?

Да, выставляем счёт, отгружаем с полным пакетом документов. Способы оплаты и сроки отгрузки — на странице «Оплата».

Не нашли свой вопрос — напишите в Telegram, отвечаем по существу и без «оставьте номер, мы перезвоним». Общие вопросы по доставке, оплате и гарантии собраны на странице вопросов и ответов.
